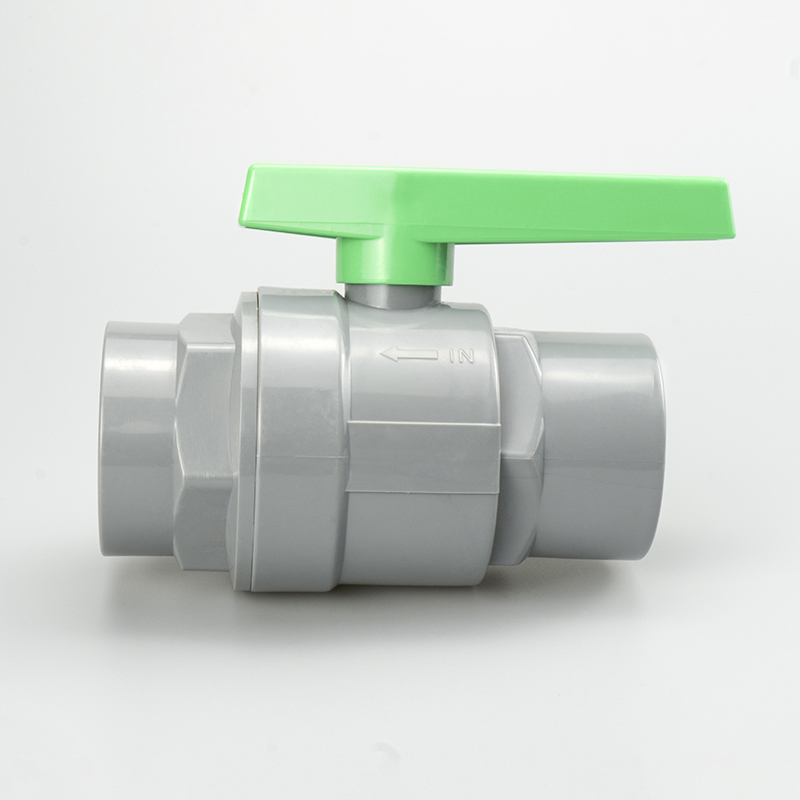

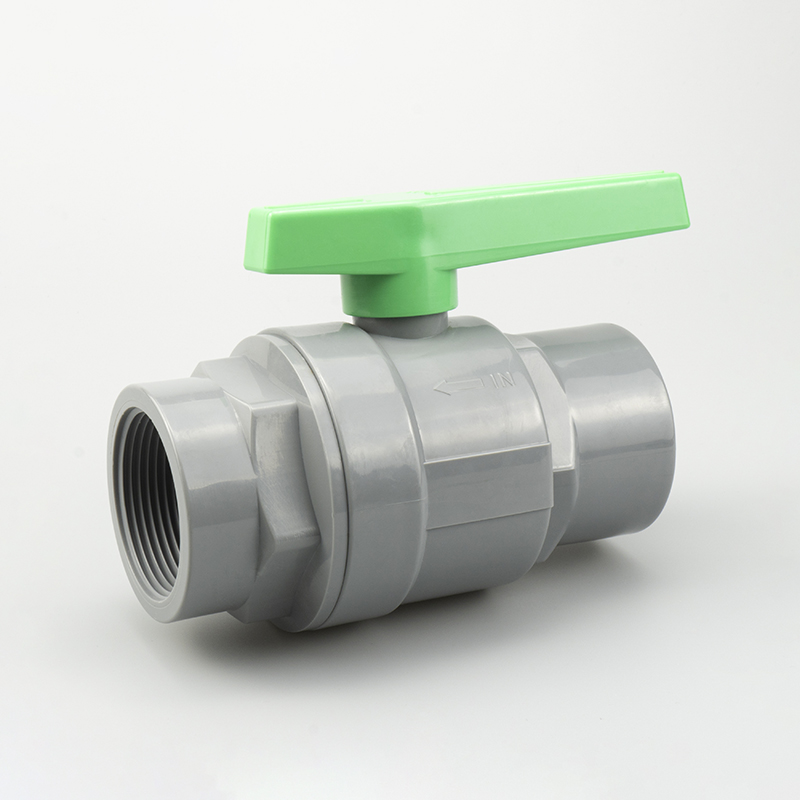

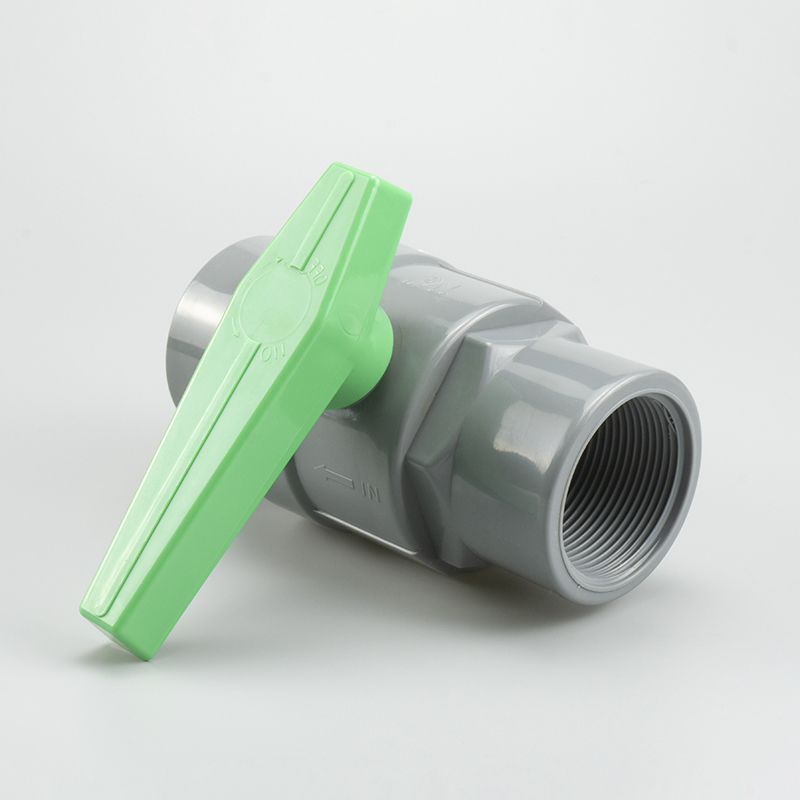

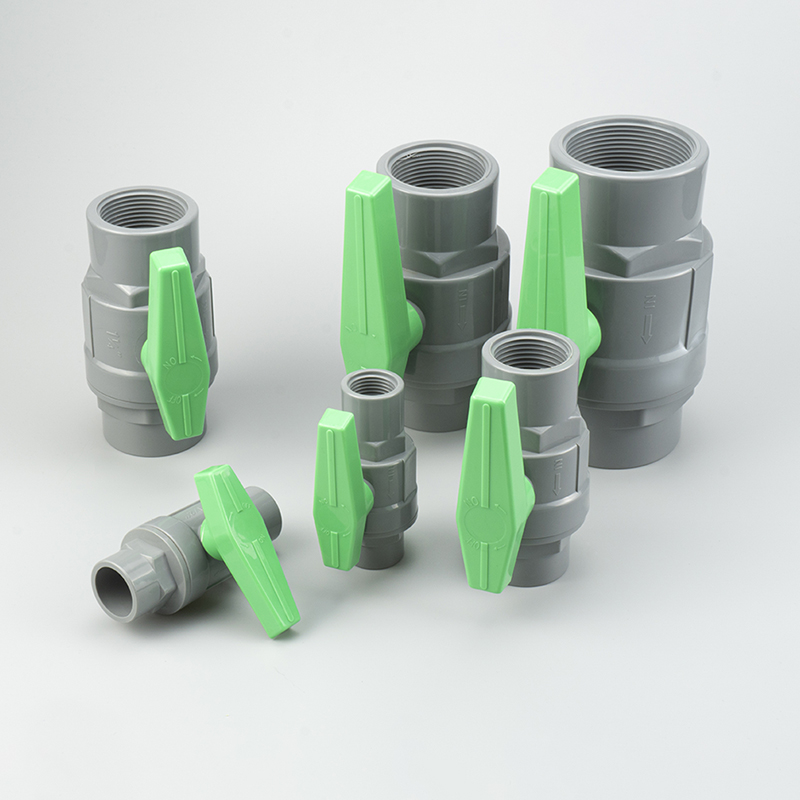

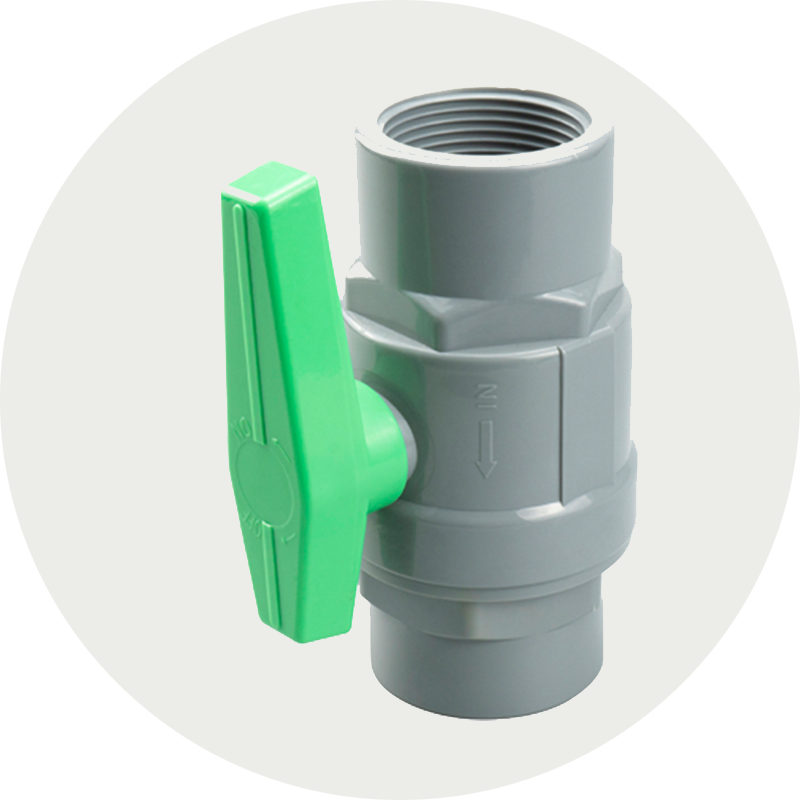

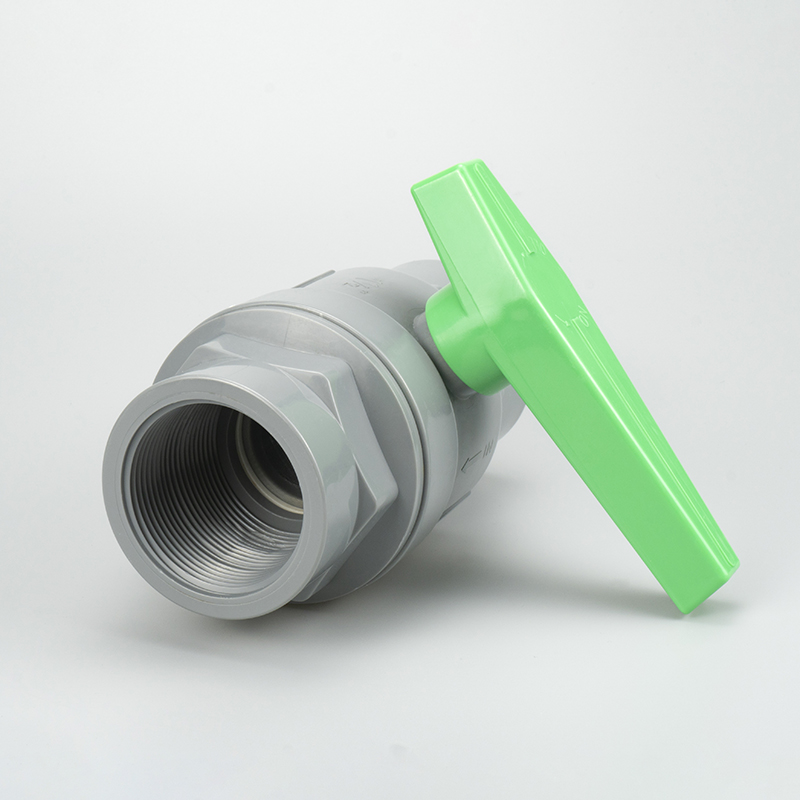

صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M

صمامات كروية من بلاستيك PVC عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M، صورة مميزة
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M
  • صمامات كروية من بلاستيك بي في سي عالي الجودة، وصلات أنابيب، صمام كروي من قطعتين بمقبض بلاستيكي أخضر اللون، مقبض من الفولاذ المقاوم للصدأ، صمام 3M

وصف مختصر:


  • مقاس:1/2" - 4"
  • نهاية المفصل:مقبس (ANSI/DIN/JIS/BS)
    الخيط (NPT/BSPT)
  • ضغط العمل:1/2" - 2" PN16=232PSI
    2-1/2" - 4" PN10=150PSI

    • تفاصيل المنتج

    التعليمات

    علامات المنتج

    مادة المكون

    مواصفات المواد

    لا. جزء مادة الكمية
    1 جسم UPVC 1
    2 حلقة O-Ring من STEM EPDM،FPM(NBR) 1
    3 ينبع بوم 1
    4 كرة طلاء ABS بالكروم 1
    5 ختم المقعد TPE،TPVC،TPO 2
    6 مقبض بولي كلوريد الفينيل/ABS 1



    جدول مقارنة معلمات حجم النموذج

    البعد وحدة
    نموذج DN 15 20 25 32 40 50 65 80 100
    مقاس 1/2 بوصة 3/4 بوصة 1" 1-1/4 بوصة 1-1/2 بوصة 2" 2-1/2 بوصة 3" 4" بوصة
    ثد/إن معاهدة حظر الانتشار النووي 14 14 11.5 11.5 11.5 11.5 8 8 8 mm
    BSPT 14 14 11 11 11 11 11 11 11 mm
    جيس I 20 20 24 26 30 31 45 48 53 mm
    d1 22.3 26.3 32.33 38.43 48.46 60.56 76.6 89.6 114.7 mm
    d2 21.7 25.7 31.67 37.57 47.54 59.44 75.87 88.83 113.98 mm
    المعهد الوطني للمعايير الأمريكية I 18 20 24 26 30 31 45 48 53 mm
    d1 21.54 26.87 33.65 42.42 48.56 60.63 73.38 89.31 114.76 mm
    d2 21.23 26.57 33.27 42.04 48.11 60.17 72.85 88.7 114.07 mm
    دين I 18 20 24 26 30 31 45 48 53 mm
    d1 20.3 25.3 32.3 40.3 50.3 63.3 75.3 90.3 110.4 mm
    d2 20 25 32 40 50 63 75 90 110 mm
    d 15 19 24 30 34 45 55 70 85 mm
    H 37 55 66 73 81 91 99 121 134 mm
    A 68 80 94 100 110 136 170 210 236 mm
    L 77 91 103 111 123 146 178 210 255 mm
    D 32 37.5 44 52 60 74 93 110 135 mm
