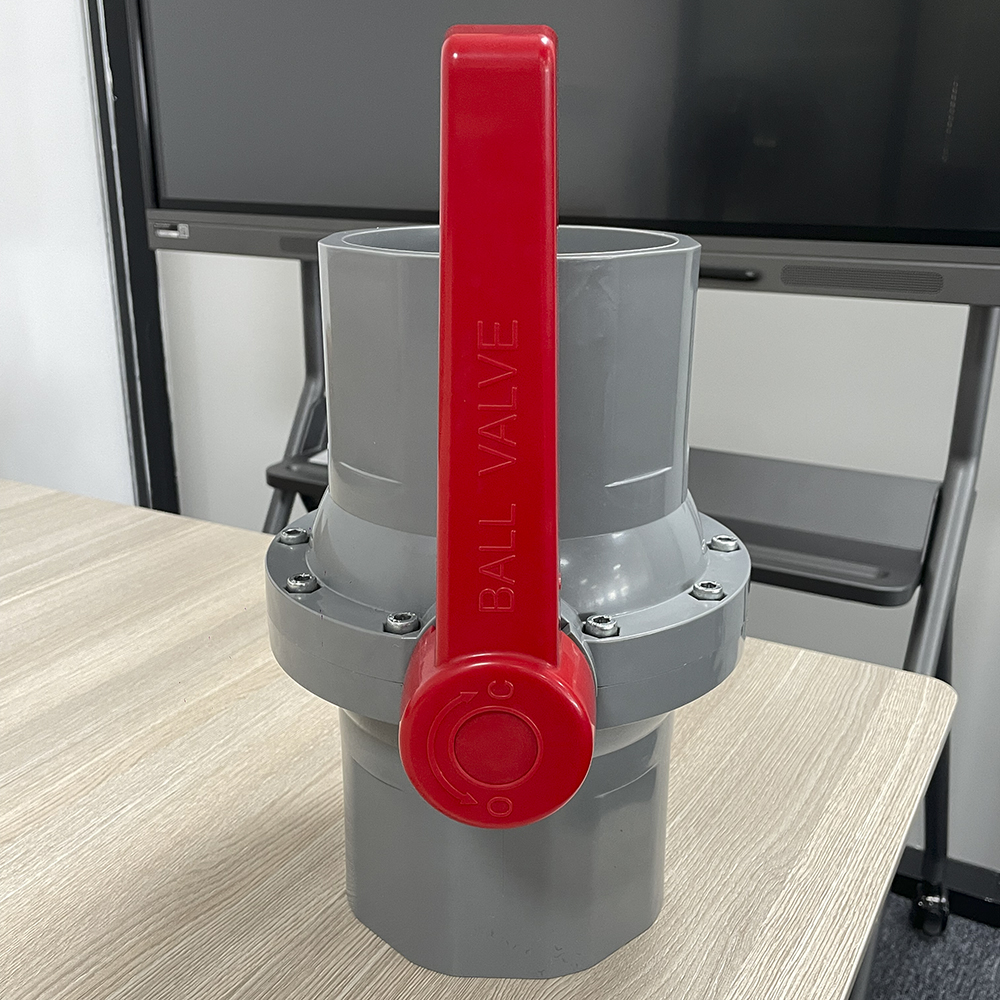

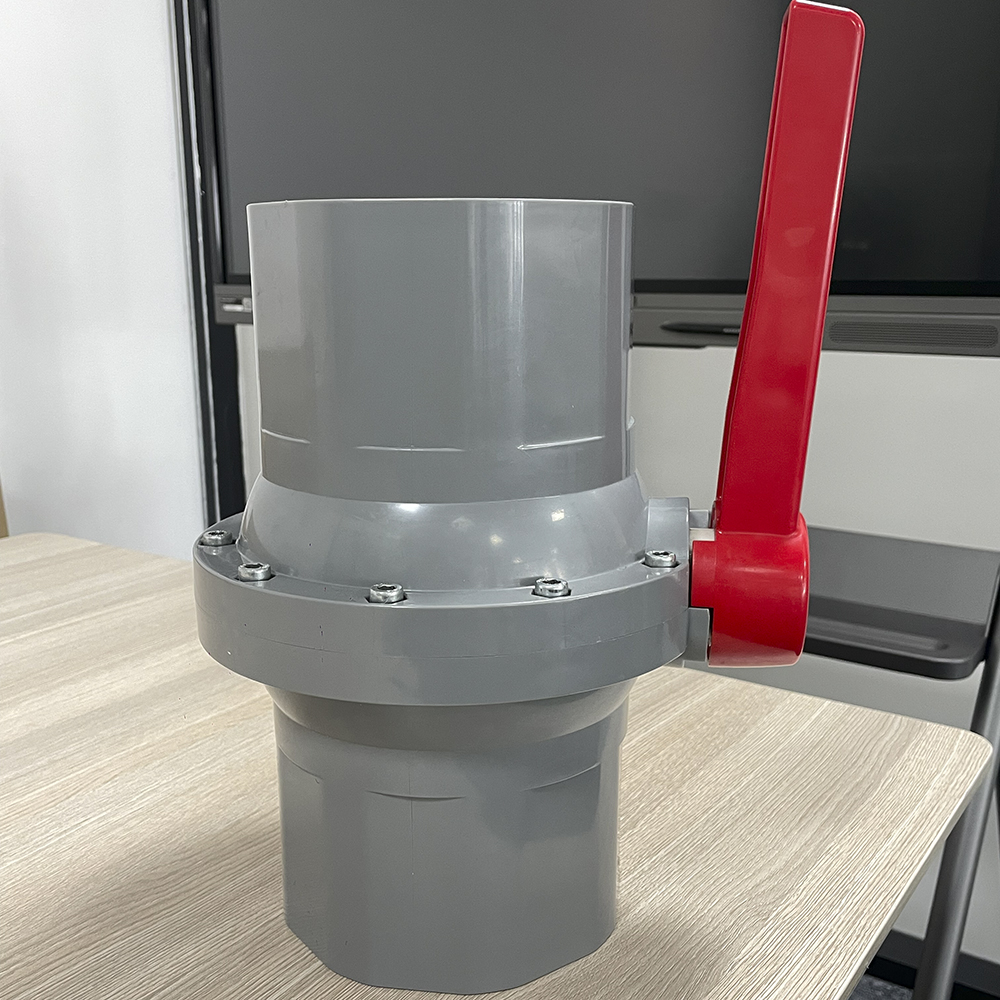

صمام كروي كبير الحجم من الفولاذ المقاوم للصدأ وUPVC، عالي الجودة، من إنتاج شركة صينية أصلية (OEM)، بأحجام 140 مم، 160 مم، 168 مم، و200 مم، مناسب للمشاريع ذات القطر DN200

صمام كروي كبير الحجم من الفولاذ المقاوم للصدأ والـ UPVC بأحجام 140 مم، 160 مم، 168 مم، 200 مم، من إنتاج الشركة المصنعة الأصلية (OEM)، مناسب للمشاريع ذات القطر الاسمي 200 مم.

صمام كروي كبير الحجم من الفولاذ المقاوم للصدأ وUPVC، عالي الجودة، متوفر بأحجام 140 مم، 160 مم، 168 مم، و200 مم، مناسب للمشاريع ذات القطر الاسمي 200 مم. (صورة توضيحية)

وصف مختصر:

صمام كروي
1. ألوان هادئة وتصميم صغير الحجم
2. عملية منع التسرب؛
3. تسهل أطراف التوصيل والإضاءة عملية التركيب
4. اقتصادي نظرًا لانخفاض تكاليف النقل وطول العمر التشغيلي
5. مراقبة جيدة وعالية الجودة
6. صديق للبيئة، غير سام
7. مقاومة للعوامل الجوية والتآكل ومقاومة ممتازة للمواد الكيميائية
8. يستخدم على نطاق واسع في البناء والري والصناعة وحمامات السباحة
9. الطلبات الصغيرة مقبولة
10. تصميم العميل وشعاره مرحب بهما

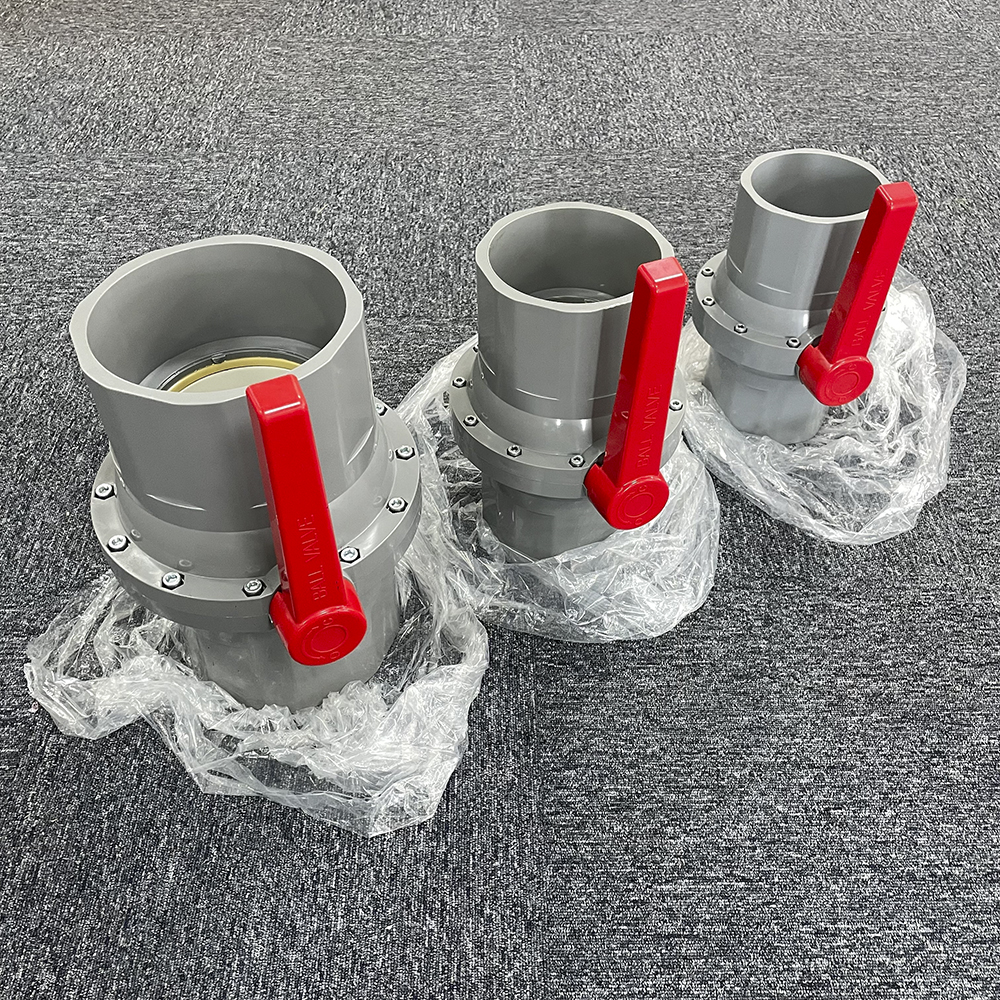

مقاس:140 مم 160 مم 168 مم 200 مم

الطرف المشترك:ASTM BS DIN ISO JIS

ضغط العمل:PN16

أرسل لنا بريدًا إلكترونيًا

تفاصيل المنتج

التعليمات

علامات المنتج

مفتاح الخريطة والخريطة الطبيعية

منتج منفرد

مادة المكون

مواصفات المواد

لا.	جزء	مادة	الكمية
1	جسم	UPVC، CPVC	1
2	حلقة مانعة للتسرب STEM	EPDM، FPM (NBR)	1
3	ينبع	UPVC، CPVC	1
4	كرة	UPVC، CPVC	1

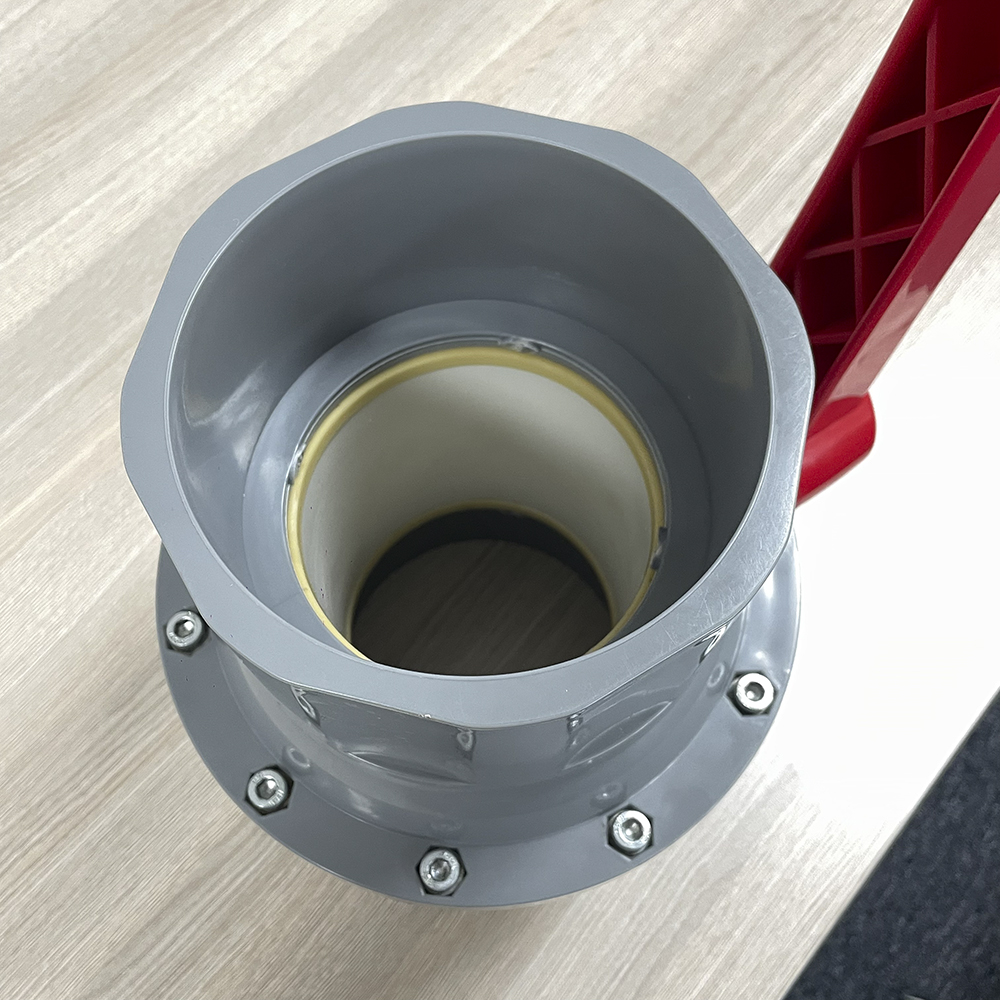

5	مانع تسرب المقعد	TPE، TPVC، TPO	2
6	كاب	PVC، ABS	1

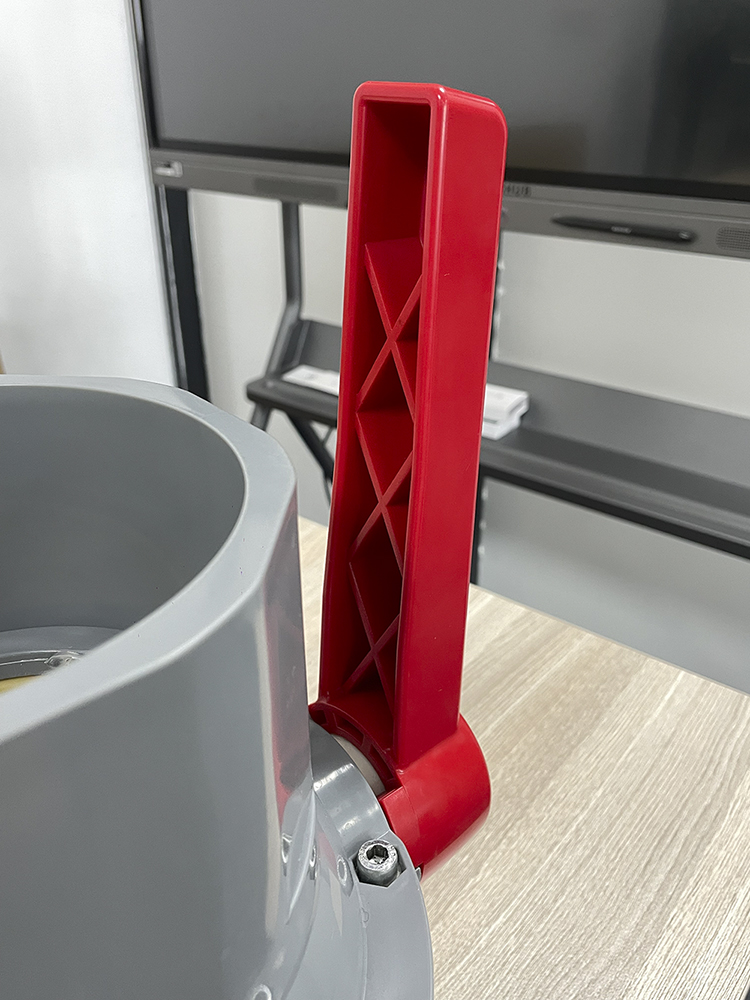

7	مقبض	PVC، ABS	1

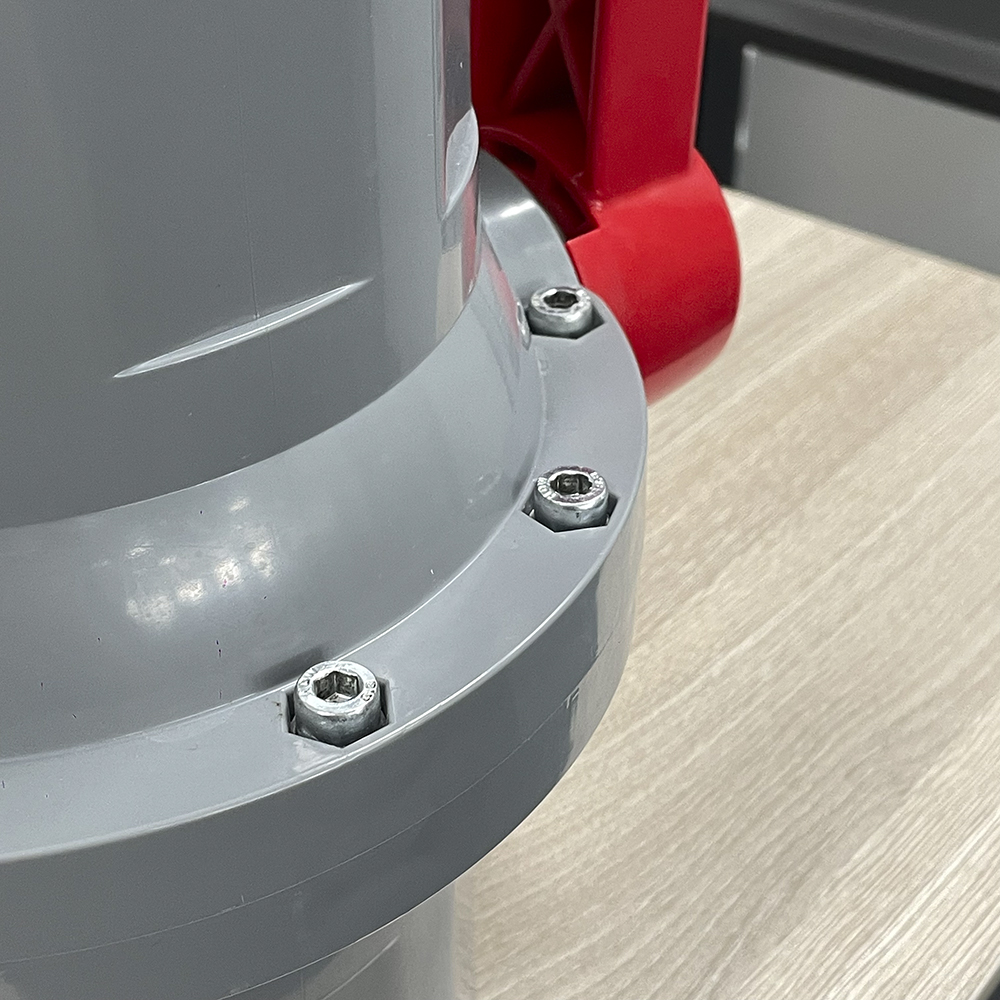

8	أفسد	SS304، فولاذ	1

جدول مقارنة معلمات حجم النموذج

الأبعاد												وحدة
نموذج	DN		15	20	25	32	40	50	65	80	100
	مقاس		نصف بوصة	3/4 بوصة	1"	1-1/4 بوصة	1-1/2 بوصة	2"	2-1/2 بوصة	3"	4"	بوصة
	thd./in	معاهدة عدم انتشار الأسلحة النووية	14	14	11.5	11.5	11.5	11.5	8	8	8	mm
	thd./in	BSPT	14	14	11	11	11	11	11	11	11	mm
	JIS	I	20	20	24	26	30	31	45	48	53	mm
		d1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7	mm
		d2	21.7	25.7	31.67	37.57	47.54	59.44	75.87	88.83	113.98	mm
	ANSI	I	18	20	24	26	30	31	45	48	53	mm
		d1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76	mm
		d2	21.23	26.57	33.27	42.04	48.11	60.17	72.85	88.7	114.07	mm
	DIN	I	18	20	24	26	30	31	45	48	53	mm
		d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	mm
		d2	20	25	32	40	50	63	75	90	110	mm
	d		15	19	24	30	34	45	55	70	85	mm
	H		37	55	66	73	81	91	99	121	134	mm
	A		68	80	94	100	110	136	170	210	236	mm
	L		77	91	103	111	123	146	178	210	255	mm
	D		32	37.5	44	52	60	74	93	110	135	mm
